Surveillance par satellite

Surveillance depuis l'espace des mouvements du sol et de la stabilité des infrastructures

Atlas InSAR est la solution innovante d’interférométrie radar (InSAR) de Sixense qui permet de mesurer la déformation du sol et la stabilité des structures avec une précision millimétrique grâce à la surveillance par satellite.

À partir d’images radar satellitaires, le traitement avancé d’Atlas InSAR fournit des millions de points de mesure dans les zones d’intérêt, que ce soit pour des activités de construction ou de maintenance.

À toutes les étapes d’un projet (conception, construction ou exploitation), la surveillance par satellite permet d’obtenir à la fois une carte complète du comportement du terrain sur de grandes surfaces et une analyse détaillée en haute résolution de structures individuelles.

Atlas InSAR est une technologie de télédétection qui fournit des résultats sans intervention sur site. Il s’agit également d’un outil rentable pour la gestion des risques et l’optimisation des réseaux d’instrumentation.

Atlas InSAR joue un rôle croissant dans la surveillance et l’atténuation des impacts des mouvements du sol d’origine naturelle ou humaine.

Principes de fonctionnement de la surveillance par satellite

Radar à synthèse d’ouverture interférométrique (InSAR)

L’interférométrie radar est une technique de télédétection par satellite capable de mesurer les mouvements millimétriques du terrain sur de vastes zones.

L’InSAR utilise deux ou plusieurs images radar à synthèse d’ouverture (SAR) acquises au-dessus d’une même zone à des moments différents pour déterminer la topographie du paysage et détecter les modèles de déformation du sol.

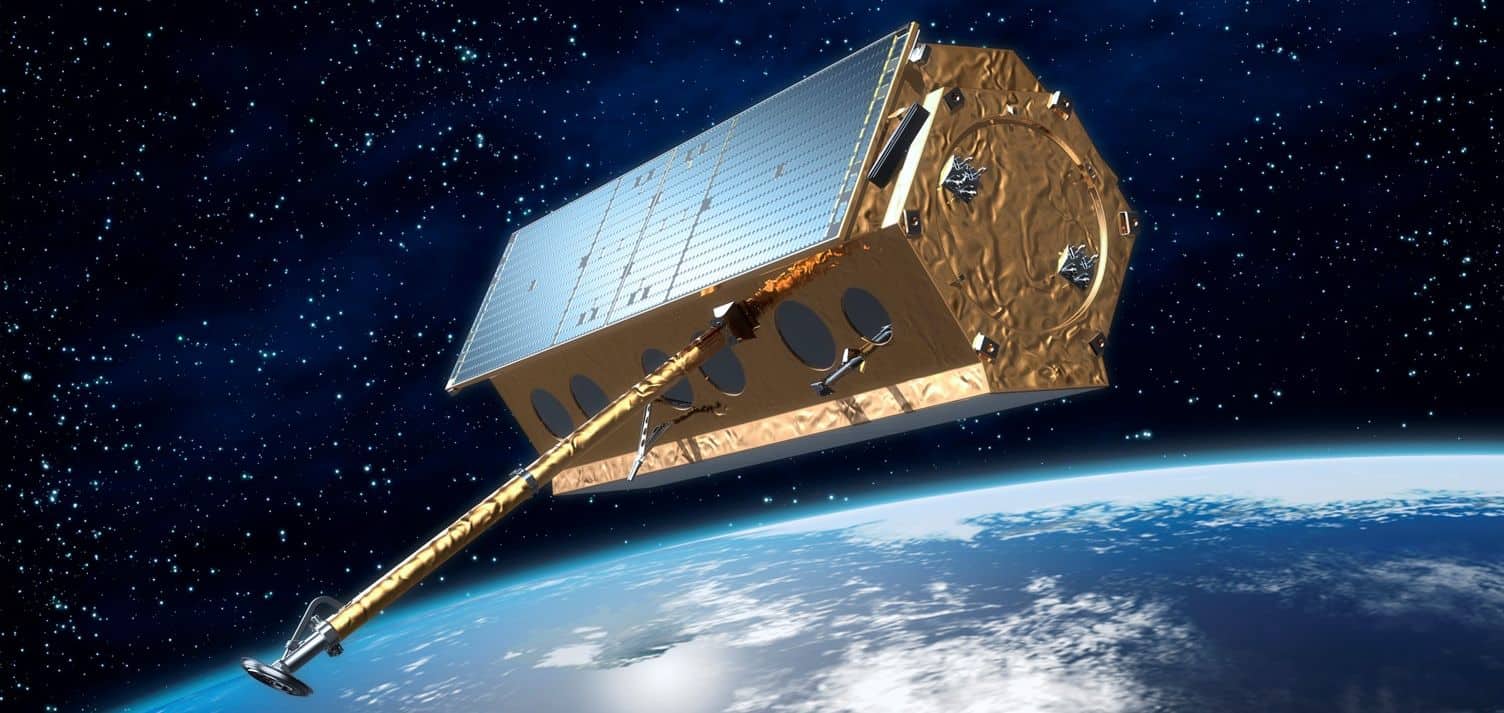

Un capteur SAR émet des impulsions électromagnétiques vers la surface de la Terre et enregistre les signaux rétrodiffusés. Contrairement aux capteurs optiques, le SAR peut fonctionner de jour comme de nuit et par tous les temps.

La comparaison de plusieurs mesures permet de mettre en évidence les déformations du sol au fil du temps.

Pour tout point au sol, les séries chronologiques obtenues par satellite permettent de suivre les phénomènes à quelques jours d’intervalle pendant la période de surveillance.

Un pas de plus vers une précision millimétrique

Atlas est la chaîne de traitement InSAR de Sixense conçue pour surveiller les déformations géotechniques et structurelles.

La chaîne de traitement Atlas repose sur la méthodologie PSI (Persistent Scatterer Interferometry) la plus avancée et va encore plus loin que l’InSAR conventionnel pour atteindre une précision millimétrique dans la lecture des mouvements du sol.

La technique PSI nécessite un empilement initial d’au moins quinze images SAR pour atteindre une précision millimétrique. L’algorithme identifie les points communs (réflecteurs persistants) dans l’empilement d’images à partir desquels des mesures précises peuvent être dérivées tout au long de la période d’étude.

Les résultats du traitement Atlas sont des cartes présentant le déplacement cumulé et la déformation de la vitesse moyenne tout au long de la période d’étude pour chaque point mesuré.

Cas d'usage

Atlas InSAR est une technologie qui rend les industries et les communautés plus sûres, les opérations plus efficaces et la compréhension du comportement du sol plus précise. Elle trouve de nombreuses applications dans l’industrie :

  • Génie civil :
    Surveillez la stabilité de villes entières ainsi que celle de tunnels, ponts, bâtiments, viaducs et autres infrastructures clés. Contrôlez la déformation du sol à chaque étape d’un projet, de la conception à la construction et à la maintenance.
  • Exploitation minière :
    Largement utilisée dans les mines à ciel ouvert et souterraines pour suivre à distance la déformation du sol autour des actifs critiques. Nos outils et notre expertise facilitent la prise de décision tout au long du cycle de vie d’une mine, de l’exploration à l’exploitation, en passant par la fermeture.
  • Risques géologiques :
    Détectez les mouvements précurseurs des pentes et évaluez les impacts sur le sol après des événements tels que des inondations ou de fortes précipitations. Grâce à Atlas InSAR, nous aidons nos clients à anticiper, surveiller et atténuer les risques géologiques et climatiques, favorisant ainsi des territoires plus sûrs et plus résilients pour les générations futures.
  • Pétrole et gaz :
    Surveillez la déformation du sol liée aux activités d’extraction, d’injection ou de stockage. Assurez la stabilité des pipelines et favorisez la conformité aux exigences HSE.

Caractéristiques et avantages



  • Précision millimétrique : jusqu’à 1 mm/an et 2-3 mm de précision sur des points de mesure uniques
  • Système non invasif : solution à distance sans intervention sur site et sans maintenance
  • Fréquence de mesure élevée : 3, 4, 6, 8, 11 ou 12 jours entre les acquisitions selon les satellites
  • Haute densité de points de mesure : plus de 50 000 points/km² en zone urbaine
  • Couverture de grandes zones : surveillance de zones éloignées et très étendues (des milliers de km²)
  • Analyses rétrospectives : analyse des mouvements du sol depuis 1992 à partir d’images d’archives
  • Surveillance à la demande : fréquence de mise à jour adaptée à l’ampleur des mouvements et aux besoins du projet
  • Analyses médico-légales et aide à la résolution de litiges : un outil précieux pour les enquêtes techniques et les procédures judiciaires.
  • Expertise intégrée : nos équipes se distinguent en combinant les données InSAR avec des instruments au sol, offrant ainsi une solution de surveillance unique et complète.
  • Plateforme Web GIS : interface conviviale pour un stockage, une gestion et une interprétation rapides et faciles des informations.

Les + des solutions Atlas InSAR

Une compétence unique combinant les données InSAR et les données d’instrumentation au sol

• Solutions intégrées de surveillance par capteurs terrestres et spatiaux
• Applicables à de nombreux secteurs
• Plus de 800 ingénieurs spécialisés dans la construction
• Plus de 10 ans d'expertise dans le traitement des données radar

Atlas InSAR, une chaîne de traitement de qualité

• Développée en interne en 2004
• En constante évolution
• Compatible avec tous les capteurs satellitaires
• S'adapte aux nouveaux volumes de données SAR
• Prête pour les missions de nouvelle génération

Au-delà de la surveillance - Plateforme web-GIS avancée

• Des données InSAR exploitables
• Une plateforme intuitive et facile d'utilisation
• Des informations sur mesure
• Des outils d'analyse et de filtrage avancés
• Intégration multicapteurs
• Contrôle holistique des actifs
