Surveillance de la déformation du sol par satellite

Atlas InSAR est la solution innovante d’interférométrie radar (InSAR) de Sixense. Cette technologie de surveillance par satellite mesure la déformation du sol et la stabilité des structures avec une précision millimétrique.

Atlas InSAR fournit des millions de points de mesure, que ce soit pour des activités de construction ou de maintenance.

À toutes les étapes d’un projet (conception, construction ou exploitation), la surveillance par satellite permet d’obtenir à la fois une carte complète du comportement du terrain sur de grandes surfaces et une analyse détaillée en haute résolution de structures individuelles.

Le dispositif ne nécessite aucune intervention sur site. Il s’agit également d’un outil rentable pour la gestion des risques et l’optimisation des réseaux d’instrumentation.

Atlas InSAR joue un rôle croissant dans la surveillance et l’atténuation des impacts des mouvements du sol d’origine naturelle ou humaine.

Les solutions Atlas InSAR

Atlas InSAR – Études historiques

Cartes historiques de déformation du sol pour une compréhension précise du comportement du terrain et des infrastructures

Lire la suite Atlas InSAR – Études historiques

Atlas InSAR – Monitoring

Surveillance régulière et flexible des mouvements du sol et des infrastructures

Lire la suite Atlas InSAR – Monitoring

Principes de fonctionnement de la surveillance par satellite

Radar à synthèse d'ouverture interférométrique (InSAR)

L’interférométrie radar est une technique de télédétection par satellite. Elle mesure les mouvements millimétriques du terrain sur de vastes zones.

Le principe repose sur l’acquisition de plusieurs images SAR au-dessus d’une même zone à différents moments. Les données permettent de déterminer la topographie et de mettre en évidence les déformations.

Un capteur SAR émet des impulsions électromagnétiques vers la Terre et enregistre les signaux rétrodiffusés. Contrairement aux capteurs optiques, le SAR fonctionne de jour comme de nuit et par tous les temps.

La comparaison des images fait apparaître les déformations au fil du temps. Chaque point au sol peut être suivi à quelques jours d’intervalle.

Un pas de plus vers une précision millimétrique

La chaîne de traitement Atlas suit les déformations géotechniques et structurelles. Elle repose sur la méthodologie PSI (Persistent Scatterer Interferometry). Cette approche atteint une précision millimétrique supérieure à celle de l’InSAR conventionnel.

La technique PSI exige au moins quinze images SAR pour atteindre une précision millimétrique. L’algorithme identifie les points communs (réflecteurs persistants) dans l’empilement d’images. Ces points de référence permettent des mesures fiables tout au long de l’étude.

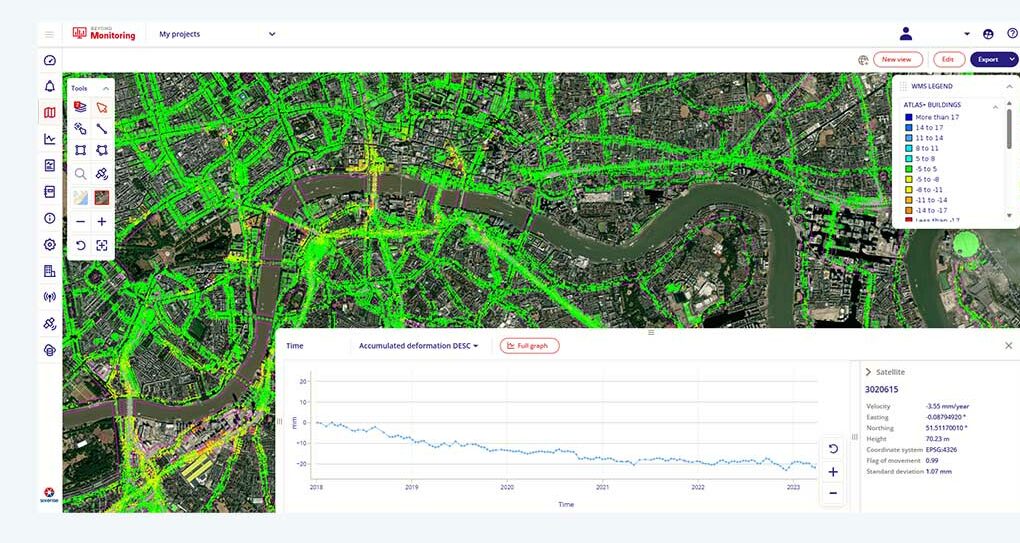

Les résultats sont présentés sous forme de cartes.
Elles mettent en évidence, pour chaque point mesuré, le déplacement cumulé ainsi que la vitesse moyenne de déformation.

Cas d'usage

Atlas InSAR est une technologie qui rend les industries et les communautés plus sûres, les opérations plus efficaces et la compréhension du comportement du sol plus précise. Elle trouve de nombreuses applications dans l’industrie :

Génie civil :
Suivi de la stabilité des villes, tunnels, ponts, bâtiments, viaducs. Surveillance de la déformation du sol à chaque étape du projet.

Exploitation minière :
Suivi à distance des déformations en surface et en souterrain. Prise de décision facilitée tout au long du cycle de vie d’une mine, de l’exploration à l’exploitation, en passant par la fermeture.

Risques géologiques :
Détection des mouvements précurseurs de pente. Analyse des impacts après des événements, tels que des inondations ou de fortes précipitations. Nous aidons nos clients à anticiper, surveiller et atténuer les risques géologiques et climatiques.

Pétrole et gaz :
Contrôle des déformations liées à l’extraction, l’injection ou le stockage. Sécurisation des pipelines. Conformité aux normes HSE.

Caractéristiques et avantages

Précision millimétrique : jusqu’à 1 mm/an et 2-3 mm de précision sur des points de mesure uniques

Système non invasif : solution à distance, sans intervention sur site ni maintenance

Fréquence de mesure élevée : de 3 à 12 jours selon les satellites

Haute densité de points de mesure : plus de 50 000 points/km² en zone urbaine

Large couverture : surveillance de milliers de km²

Analyses rétrospectives : analyse des mouvements du sol depuis 1992 à partir d’images d’archives

Surveillance à la demande : fréquence adaptée aux besoins du projet

Analyses médico-légales et aide à la résolution de litiges : un outil précieux pour les enquêtes techniques et les procédures judiciaires

Expertise intégrée : Combinaison des données InSAR avec des instruments au sol

Plateforme Web GIS : Stockage, gestion et interprétation rapides des informations

Les + des solutions Atlas InSAR

Une compétence unique combinant les données InSAR et les données d’instrumentation au sol

• Surveillance intégrée avec capteurs terrestres et spatiaux
• Applicables à de nombreux secteurs
• Plus de 800 ingénieurs spécialisés dans la construction
• Plus de 10 ans d'expertise dans le traitement des données radar

Atlas InSAR, une chaîne de traitement de qualité

• Développée en interne en 2004
• En constante évolution
• Compatible avec tous les capteurs satellitaires
• Conçue pour gérer de grands volumes SAR
• Prête pour les missions de nouvelle génération

Au-delà de la surveillance - Plateforme web-GIS avancée

• Données InSAR directement exploitables
• Plateforme intuitive et facile d'utilisation
• Informations sur mesure
• Outils d'analyse et de filtrage avancés
• Intégration multicapteurs
• Contrôle holistique des actifs
