4DVib utilise la technologie du radar interférométrique pour mesurer à distance et à haute fréquence les déplacements d’un ouvrage pour réaliser :
- Des mesures de déplacements des structures à haute fréquence
- Des mesures vibratoires
- La définition des fréquences propres
4DVib, mesures de déplacement

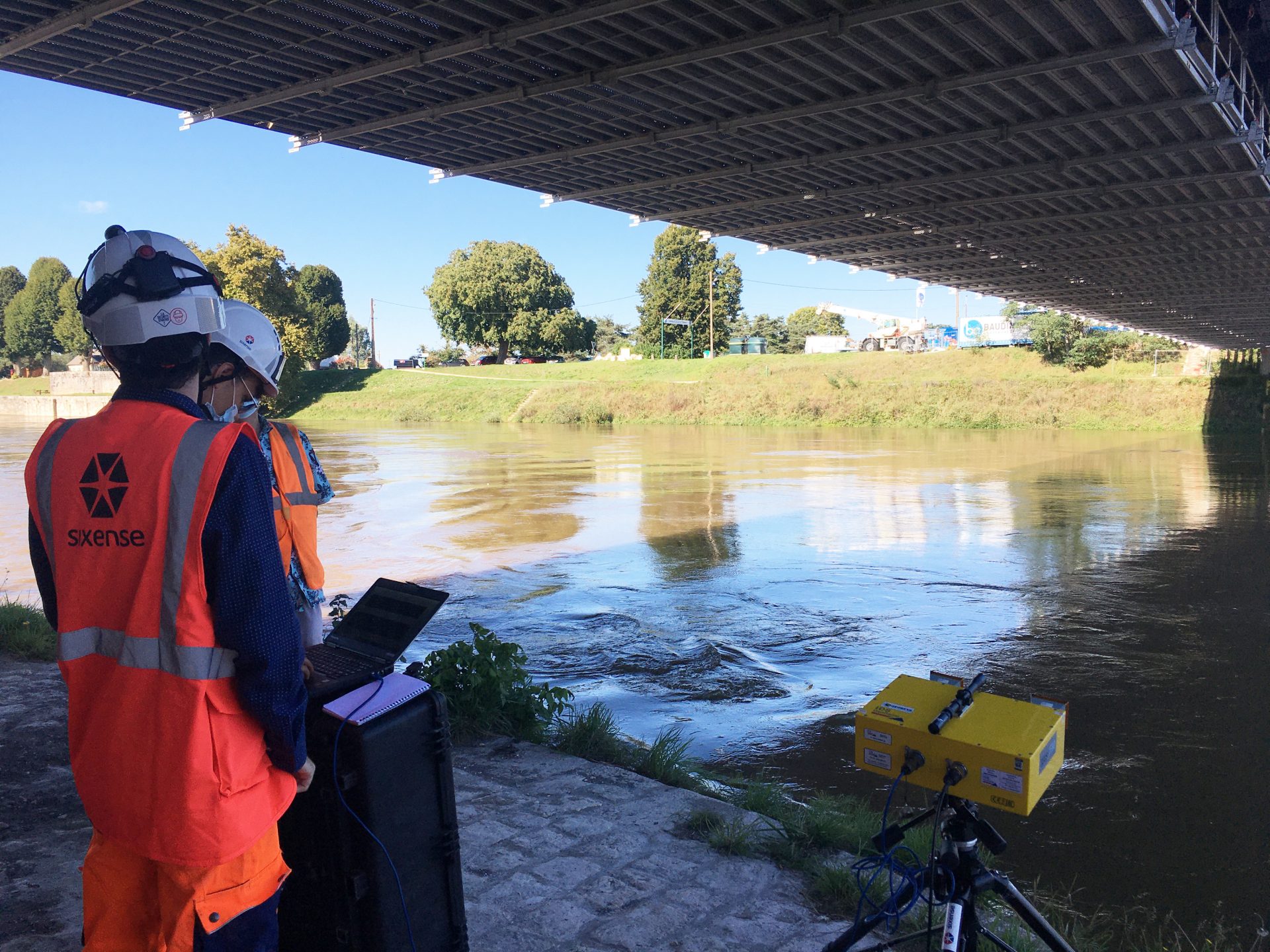

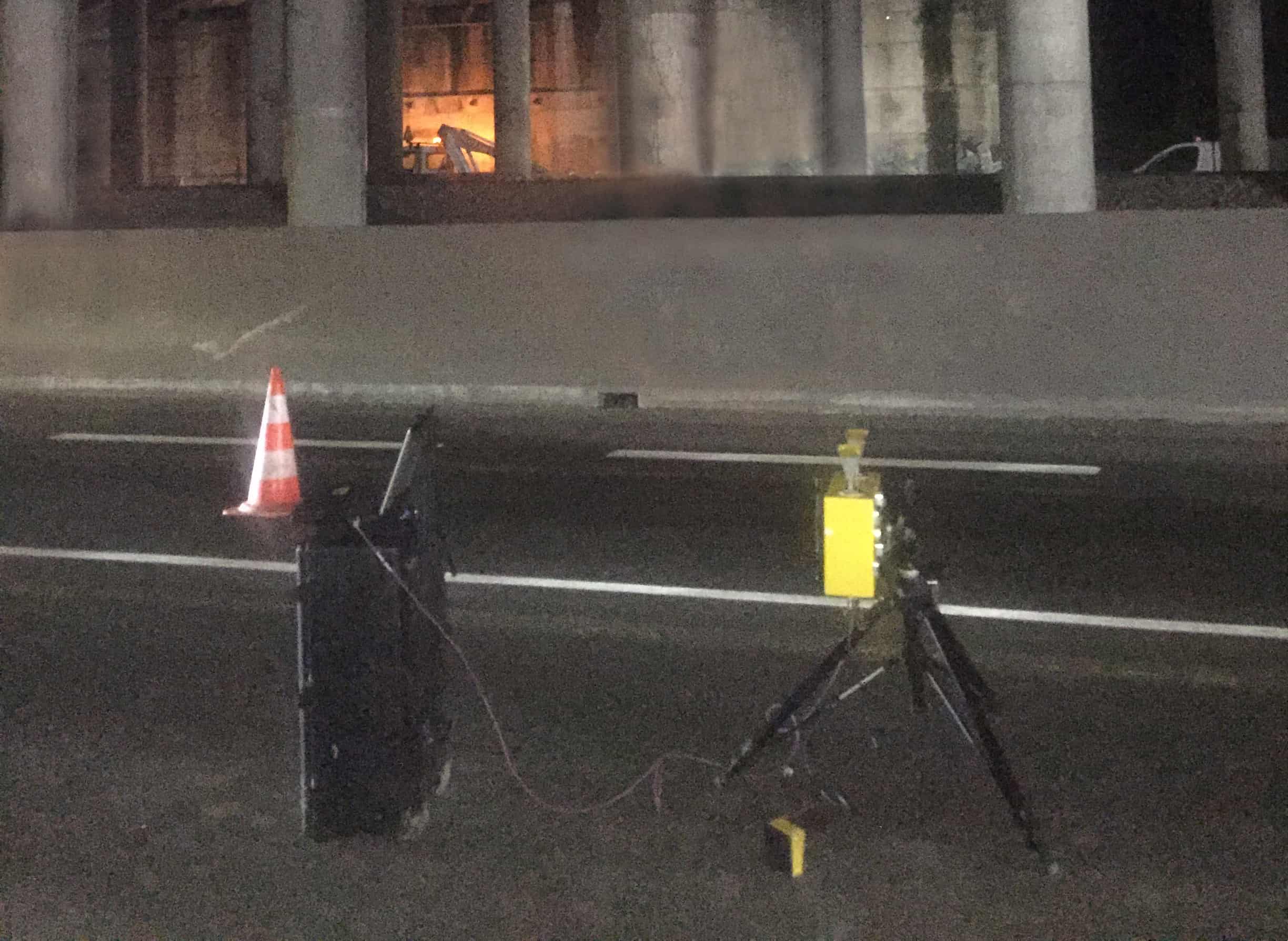

Le 4DVib est placé face à la structure à ausculter.
Le 4DVib mesure à très haute fréquence la distance entre l’appareil et la structure.
Plusieurs points de la structure sont surveillés en même temps, ils sont différenciés automatiquement en fonction de la distance à l’appareil. Les mesures sont réalisées sans avoir besoin d’un accès à l’ouvrage, et peuvent être effectuées avec ou sans sollicitation dynamique.
La précision de mesure en conditions optimales est de 2 à 3 microns.
Les mesures de mouvements à haute fréquence permettent de calculer aisément les vitesses de déplacement (vibration, comme un géophone), et les modes propres (fréquences propres) de la structure.
4DVib et ses cas d'usage
- Caractérisation du comportement d’une structure
- Vérification de l’aptitude au service d’un ouvrage
- Mesures de confort
- Mesures pour réceptionner un ouvrage
- Caractérisation de la résistance au séisme
- Mesurer la tension dans les câbles / haubans

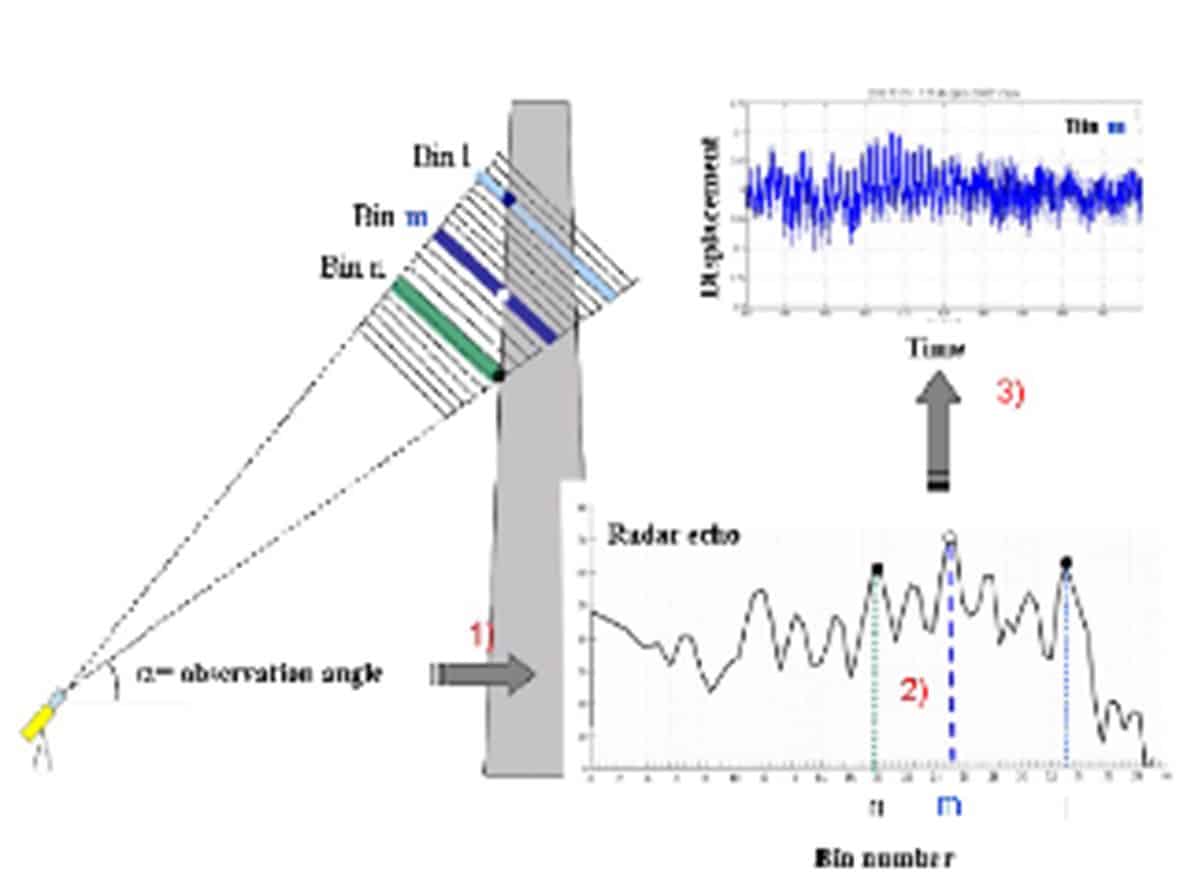

Principe de fonctionnement
Utilisation de la technologie du radar interférométrique :
Le radar émet des ondes électromagnétiques modulées en fréquence, ce qui permet de différencier les points en fonction de leur distance à l’appareil (1 point tous les 75 cm).
L’analyse interférométrique différentielle sur les signaux retour permet de déterminer les variations de distance avec une précision de terrain de l’ordre de 0.02 mm.
La solution 4DVib permet :
- Une analyse et interprétation des données grâce à notre expertise en ingénierie
- La réalisation de simulations
- La mise en place de solutions complémentaires de monitoring et de diagnostic
- La mise en place de solutions clé en main de “haute surveillance”
… Le tout à distance, sans accès à l’ouvrage, et sur plusieurs points de l’ouvrage.
