4DShape est une solution tout-en-un, basée sur l’utilisation d’une chaîne souple de capteurs d’inclinaisons 3D, qui permet de suivre les mouvements de profils verticaux, horizontaux ou de convergence, dans les sols et sur les structures.
Innovation relativement récente qui s’appuie sur la technologie MEMS (Micro Electro Mechanical Sensors), elle apporte une solution efficace et optimisée à de nombreux cas d’usage.
4DShape, chaîne inclinométrique 3D
4DShape est composé de longueurs unitaires rigides appelées segments, connectés entre eux par des joints autorisant les rotations mais pas la torsion.
Chaque segment du 4DShape contient trois détecteurs d’inclinaison MEMS, un microprocesseur et un capteur digital de température.
La longueur des segments est, au choix, de 200 mm à 1 m, ce qui implique que la finesse de mesure est bien supérieure aux inclinomètres traditionnels.
La longueur d’un 4DShape est sélectionnée en fonction du besoin, de quelques mètres à 150 mètres.
Il peut être installé verticalement, horizontalement ou en convergence.
Sa simplicité, son faible encombrement, sa finesse de mesure et sa précision le rendent indispensable en forage, en façade de bâtiment, en auscultation de tunnel ou de canalisations.
4DShape et ses cas d'usage
De par sa polyvalence d’installation, les usages du 4DShape sont multiples.
Les cas les plus couramment rencontrés :

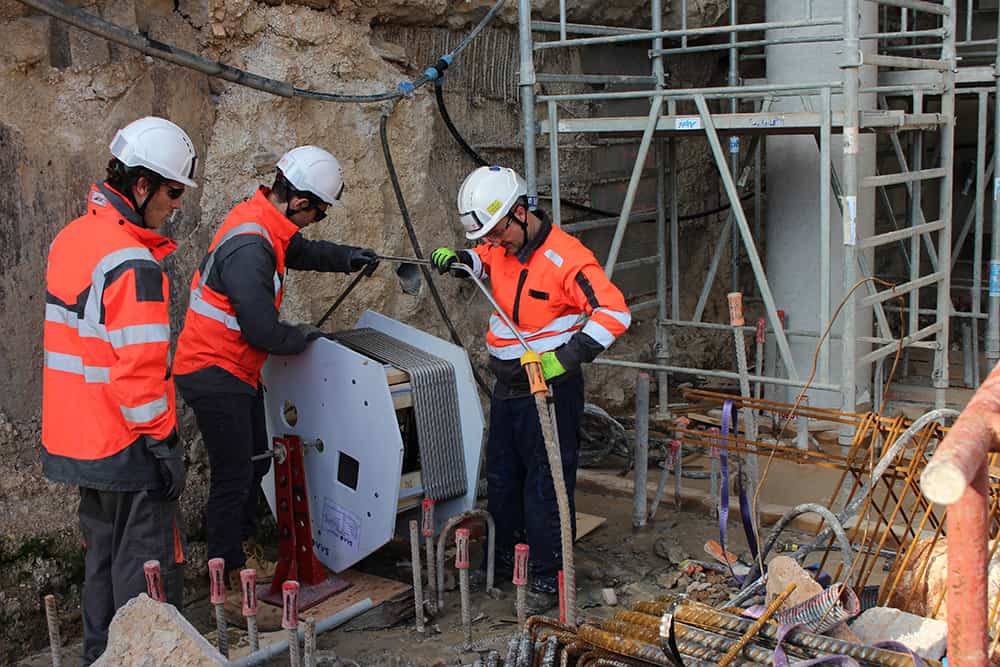

- Mesures automatisées dans des forages

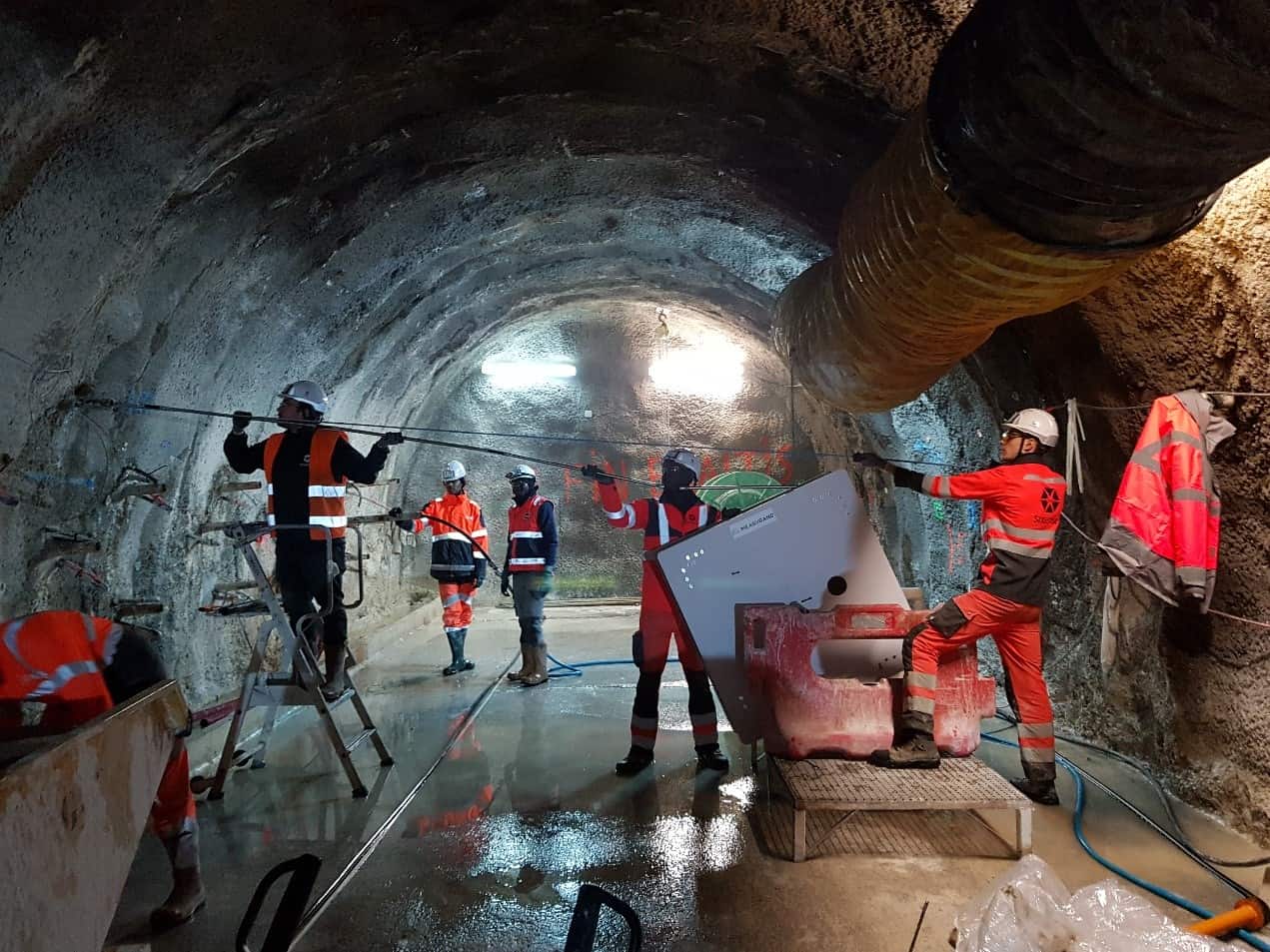

- Mesures de convergence en tunnel et galerie

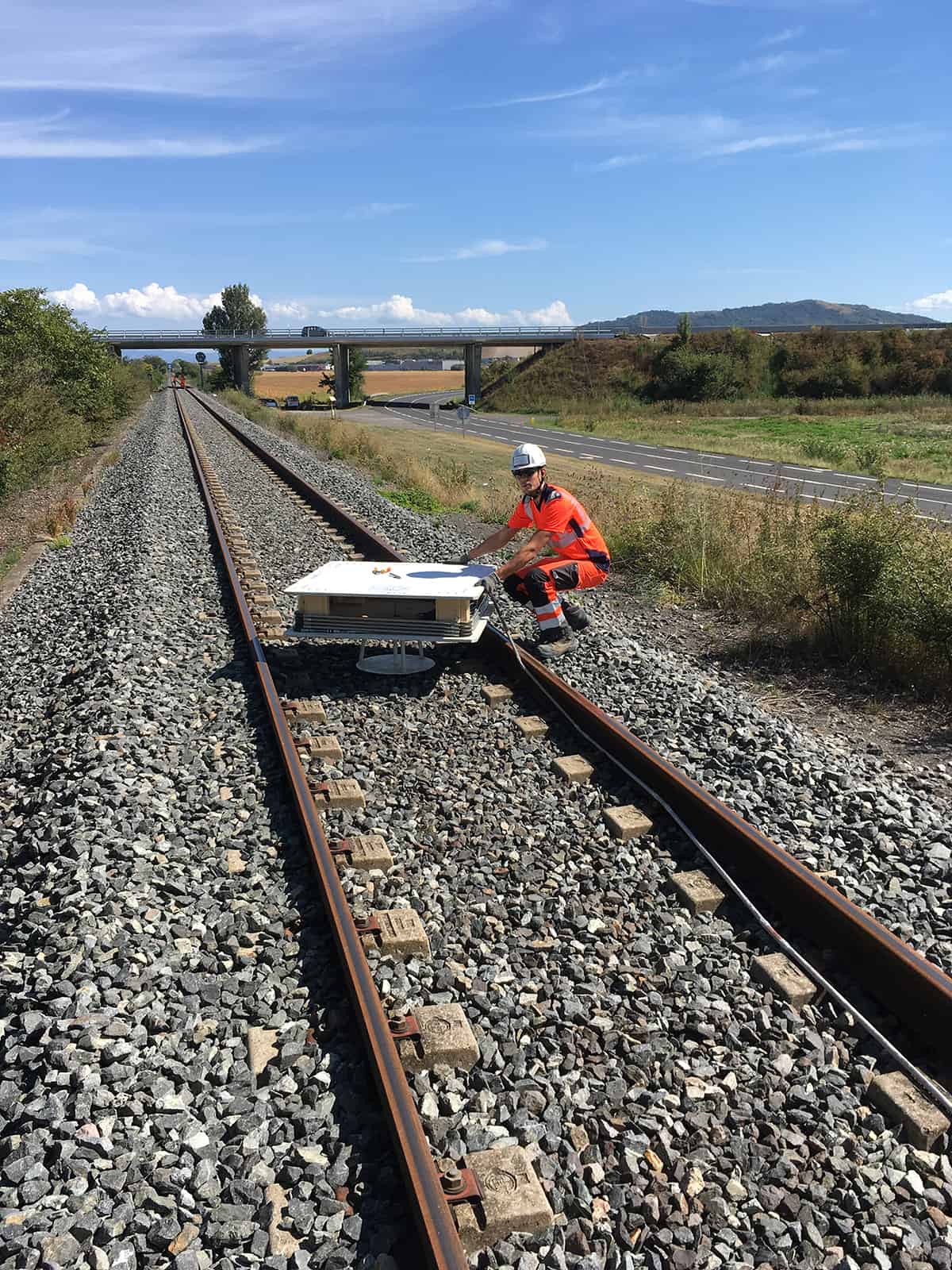

- Mesures de tassement le long de profils horizontaux (remblais, voies ferrées, etc.)
- Mesures de déformation de structures verticales (murs, poteaux, etc…)
La solution 4DShape vous offre :
- Des données précises et accessibles en temps réel
- Jusqu’à une mesure toutes les 10 minutes par chaîne inclinométrique
- Un dispositif adaptable : mesures sur des bâtiments, des infrastructures linéaires ou dans le sol
- Un dispositif longue durée nécessitant peu de maintenance

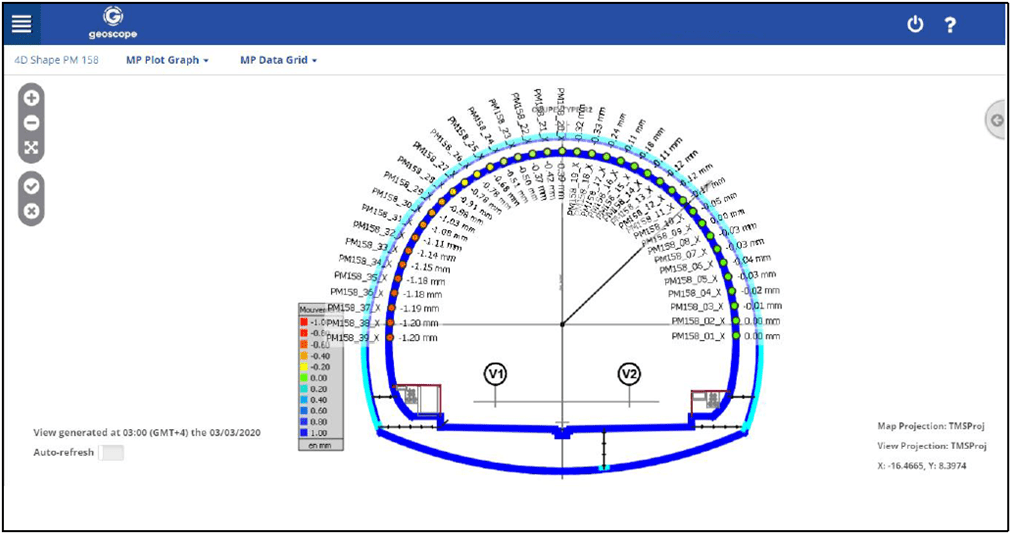

- Un système d’alerte sur mesure grâce à la plateforme Geoscope
